特种设备的定义

（一）依据《中华人民共和国特种设备安全法》第二条规定：

特种设备的生产（包括设计、制造、安装、改造、修理）、经营、使用、检验、检测和特种设备安全的监督管理，适用本法。

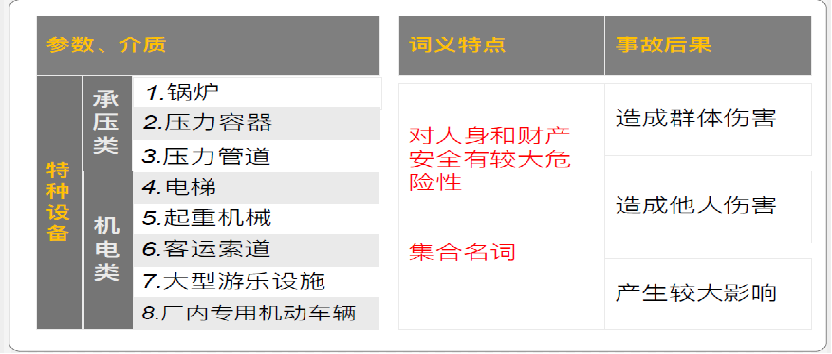

本法所称特种设备，是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆，以及法律、行政法规规定适用本法的其他特种设备。

国家对特种设备实行目录管理。特种设备目录由国务院负责特种设备安全监督管理的部门制定，报国务院批准后执行。

现行《特种设备目录》共10个种类，48个类别、99个品种。

特种设备包括所属的安全附件和安全保护装置。

《特种设备目录》范围内的特种设备不是全部由《中华人民共和国特种设备安全法》调整，也不是全部由特种设备安全监督管理部门监管。

（二）依据《特种设备安全监察条例》《特种设备目录》规定：

（1）锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并通过对外输出介质的形式提供热能的设备，其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；额定功率大于或者等于0.1MW的有机热载体锅炉。

锅炉的分类及基本构成

承压蒸汽锅炉（电站锅炉）

承压蒸汽锅炉（卧式）

承压蒸汽锅炉（立式）

热水锅炉

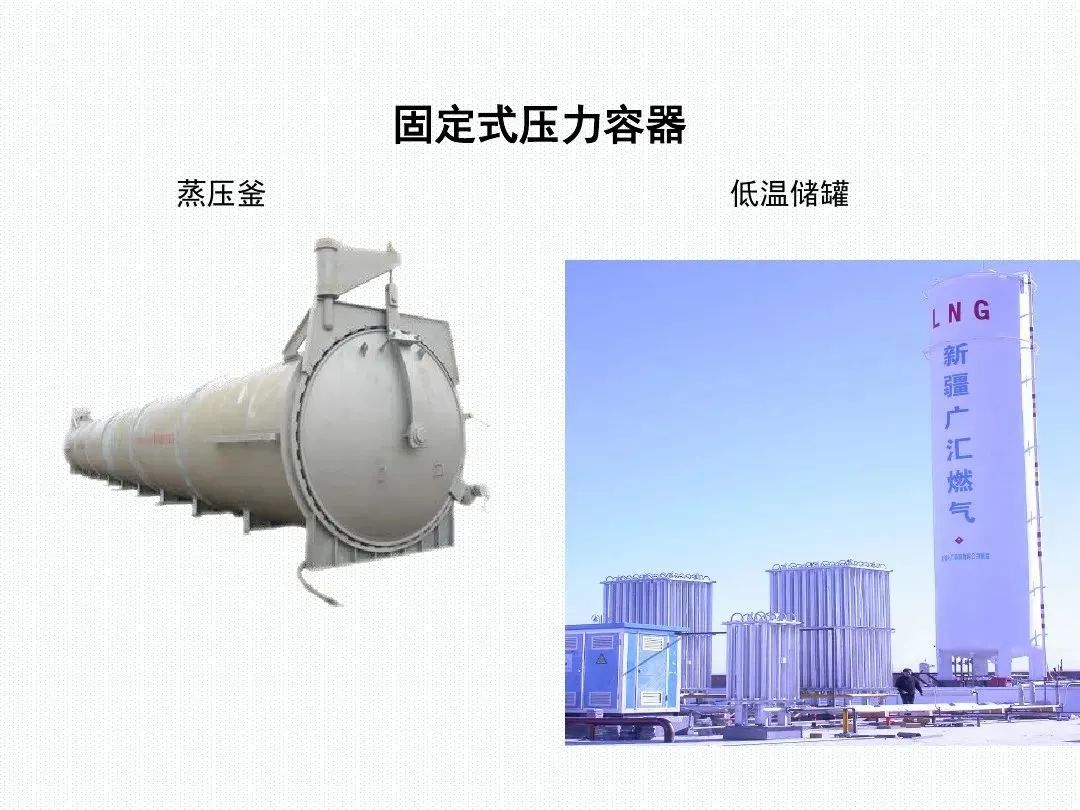

（2）压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。

压力容器分类及基本构成

液化石油气瓶

无缝气瓶

溶解乙炔气瓶

钢制焊接气瓶

金属内胆纤维环缠绕气瓶

车用CNG金属内胆纤维环缠绕气瓶

管束式集装箱用大容积钢制无缝气瓶

长管拖车用大容器钢制无缝气瓶

制冷机组

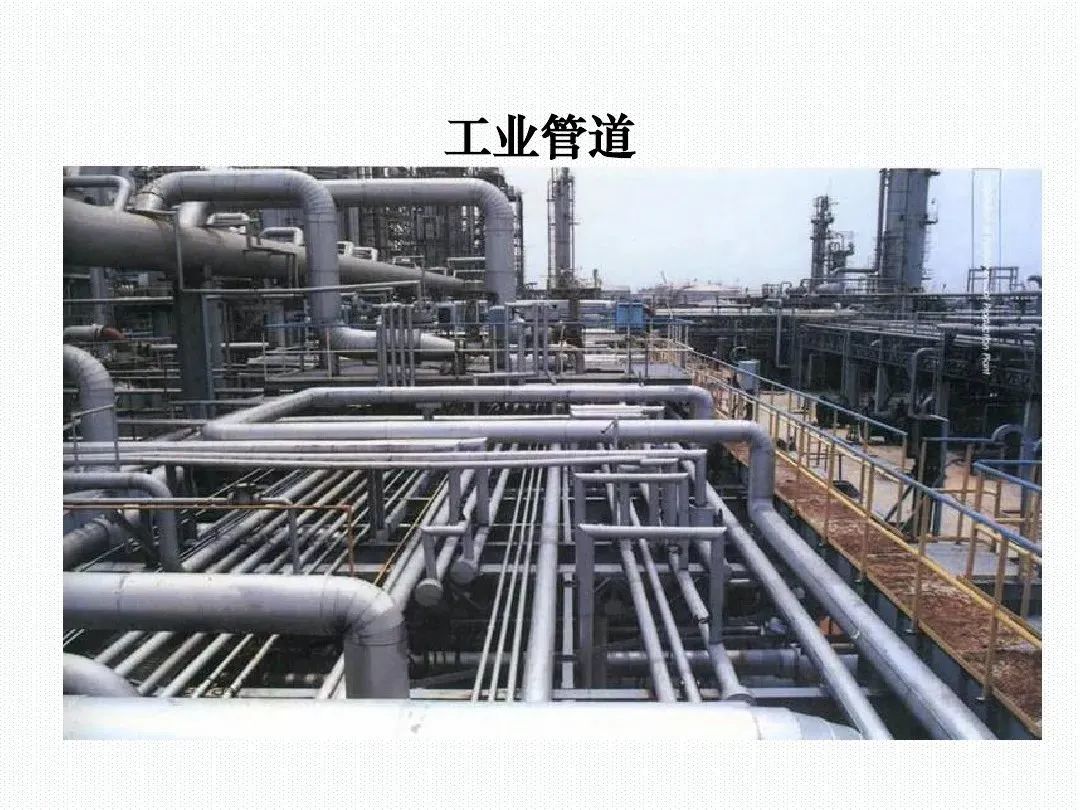

（3）压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。

压力管道的分类

　 （4）电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。非公共场所安装且仅供单一家庭使用的电梯除外。

电梯工作原理示意图

1.控制柜；2.导向轮；3.曳引钢丝绳；4. 曳引轮；5.轿厢；6.对重

电梯的分类及基本构成

客梯

货梯

自动扶梯

自动人行道

杂物梯

观光梯

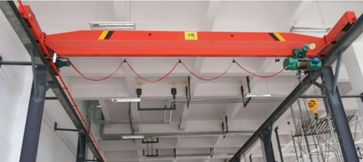

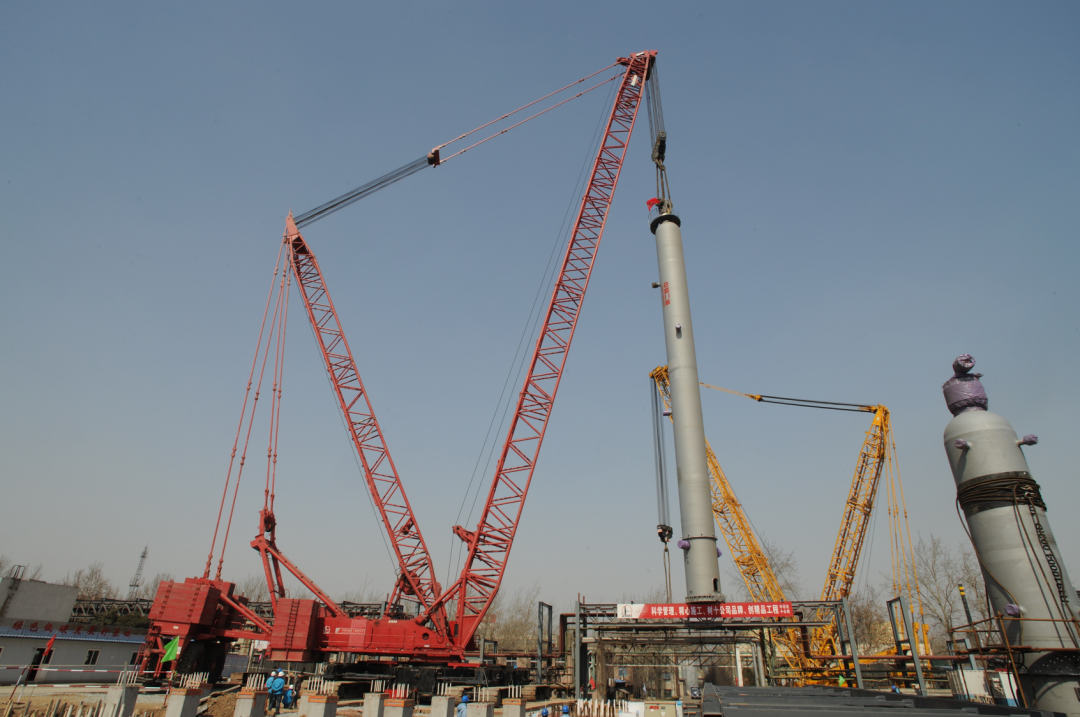

（5）起重机械，起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。
